Für hohe Beanspruchungen, Stoßbelastung, oszillierende Bewegungen, verschleißfest, schmutzunempfindlich, korrosionsbeständig, lange Lebensdauer.

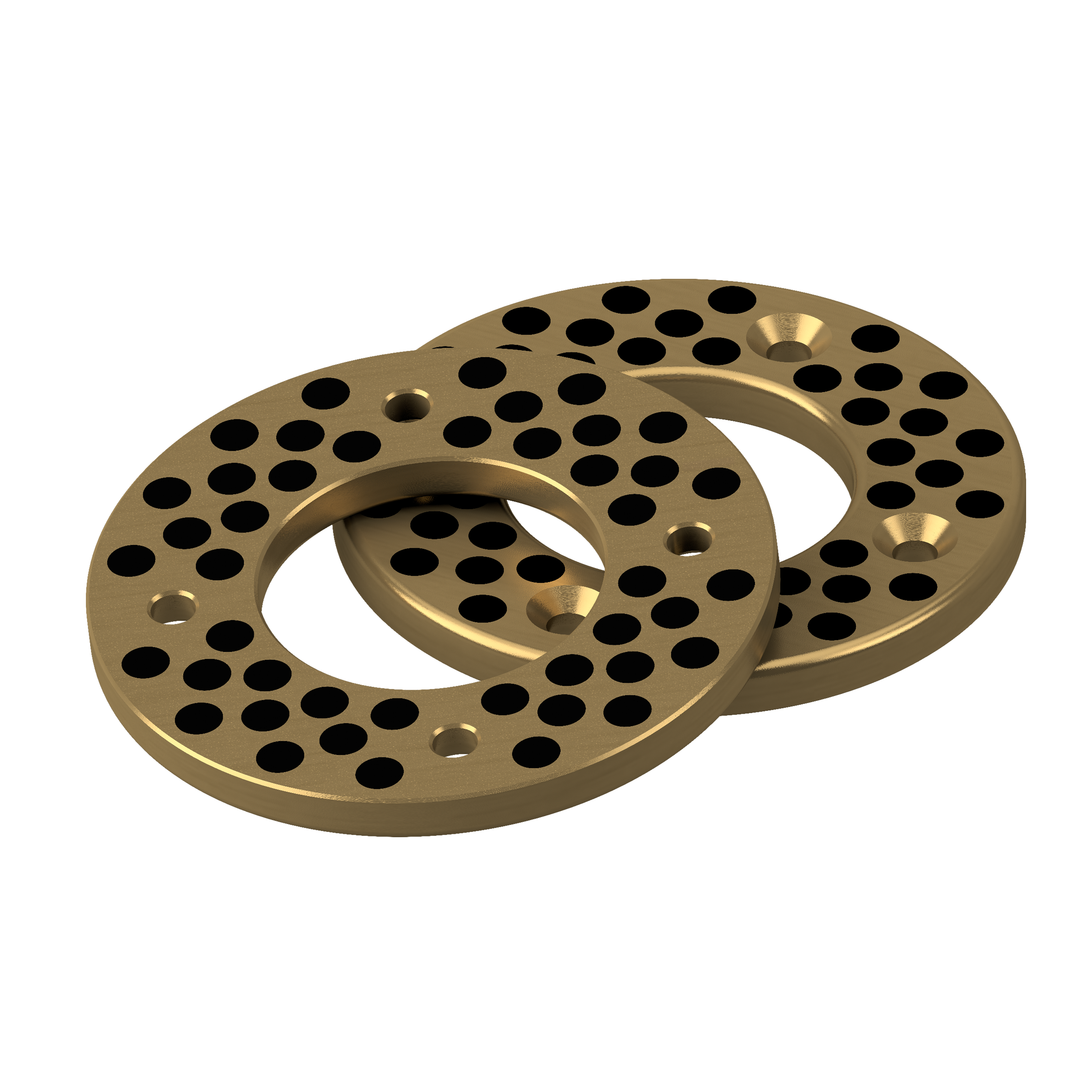

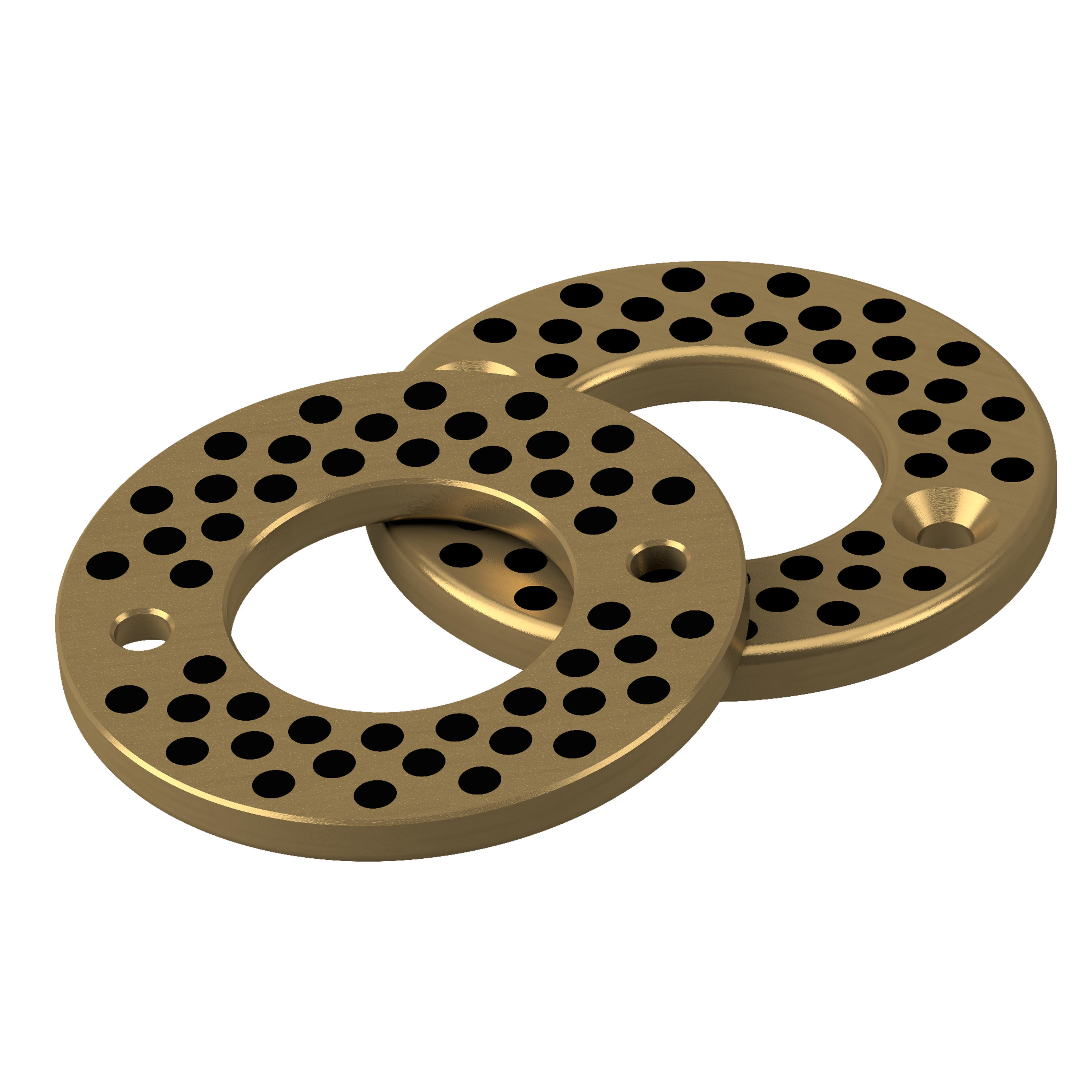

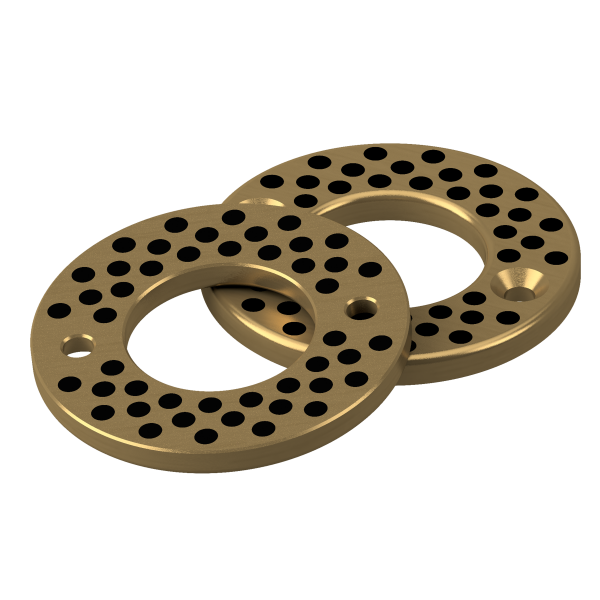

LUB-MET ist ein wartungsfreies Gleitlager. Es ist jedoch eine Initialschmierung notwendig. Für hohe Beanspruchungen, Stoßbelastung, verschleißfest, schmutzunempfindlich, korrosionsbeständig, lange Lebensdauer.
Innendurchmesser - Bohrung
10,2-18,2 mm
2 x M3
20,2-35,2 mm
2 x M5
40,2-45,3 mm
2 x M6
50,3-55,3 mm
4 x M6
60,3-80,3 mm
4 x M8
90,5-120,5 mm
4 x M10
Werkstoffe
Trägerwerkstoff
Messing (CuZn25Al5)
Produkteigenschaften
Schmierstoff
Festschmierstoff
Wartungsaufwand
wartungsfrei
Spez. Belastbarkeit statisch
≤ 150 N/mm²
Spez. Belastbarkeit dynamisch
≤ 100 N/mm²
Gleitgeschwindigkeit
≤ 1,0 m/s
Reibungswert
0,03 bis 0,20
Temperaturbelastung
-100 bis +300 °C
Max. PV-Wert
2,8 N/mm² x m/s
Härte
190 - 220 HB
Toleranzangaben
Gehäusebohrung-ø
H7
Buchsen-Innen-ø nach dem Einbau
E7 / s6 (ab 120 ø r6)
Wellentoleranz
f7
Wellenwerkstoff
Werkstoff
Die Härtedifferenz zum Lager soll mind. 100HB betragen, möglichst gehärtet und geschliffen, Rautiefe ≤ Rz 6,3
Montagehinweise
Gehäusebohrung
Einbaufase, ca. 1,5 mm x 15 bis 45°
Welle
Einbaufase, 5 mm x 15°, Kanten gerundet.
Einpressdorn
Die Verwendung eines passenden Einpressdorns ist zweckmäßig. Eventuell ist das Einfetten der Außenflächen beim Einbau erforderlich.
